СГ

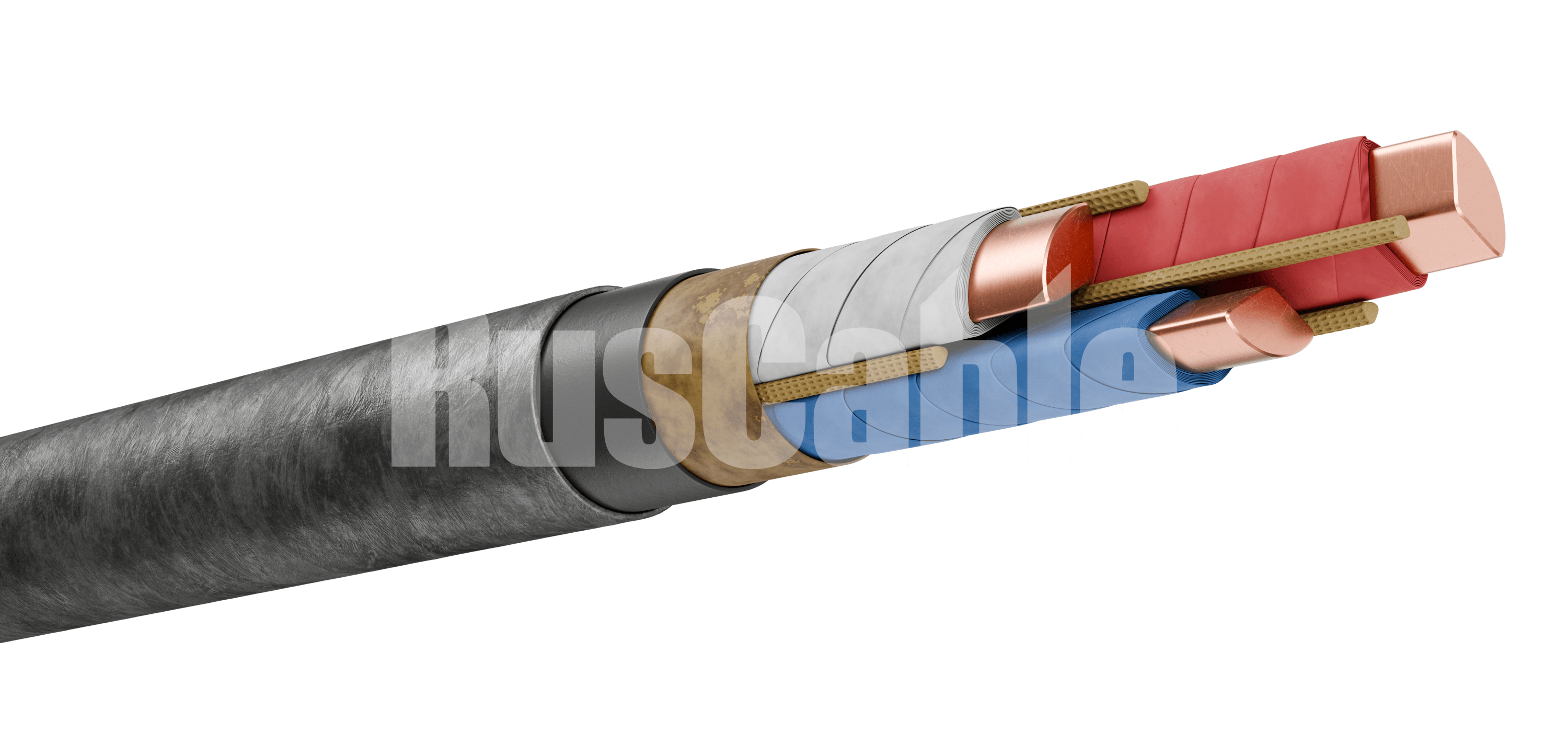

Кабель силовой с пропитанной бумажной изоляцией на низкое напряжение
ГОСТ 18410-73
Элементы конструкции
| Материал жил А - алюминий М - медь | Материал оболочки А - алюминий С - свинец | Вид пропиточного состава В - вязкий Н-нестекагощий | Защитный покров |
|
М
|
с
|
в
|
отсутствует
|
Для кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы "ож".
Области применения
| Рекомендуемая область примененния | При отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе) | При наличии растягивающих услилий (при прокладке в земле и воде), при наличии опасности механических повреждений (при прокладке на воздухе) |
|
Во взрывоопасных зонах
|
Да
|
Нет
|
|
В блоках
|
Да
|
Да
|
Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.
Конструктивные параметры
Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 - одну жилу меньшего сечения.
Число и сечение жил в кабелях
| Число жил | Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ | ||
| 1 | 6 | 10 | |
|
1
|
10-800
|
|
|
|
3
|
6-240
|
10-240
|
16-240
|
|
4
|
16-185
|
|
|
Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.
Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.
В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.
Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.
Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.
Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.
Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.
Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.
Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.
При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы - 2, третьей жилы - 3, четвертой жилы - 4. При этом номеру 1 соответствует белая или желтая, номеру 2 - синяя или зеленая, номеру 3 - красная или малиновая, номеру 4 - коричневая или черная расцветка.
Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.
При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.
Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей
Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.
В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.
Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты - не менее 10 мм. Высота шифра - не менее 6 мм.
Наружные диаметры одножильных кабелей с медными жилами на напряжение 1кВ, мм
| Номинальное сечение жил, мм2 | СГ |
|
10
|
9
|
|
16
|
10
|
|
25ож
|
11
|
|
25
|
11,5
|
|
35ож
|
12
|
|
35
|
13
|
|
50ож
|
13
|
|
50
|
14,5
|
|
70
|
16,5
|
|
95
|
18
|
|
120
|
20
|
|
150
|
22
|
|
185
|
24
|
|
240
|
27
|
|
300
|
30
|
|
400
|
33,5
|
|
500
|
37,5
|
|
625
|
41
|
|
800
|
46
|
Массы одножильных кабелей с медными жилами на напряжение 1 кВ, кг/км
| Номинальное сечение жил, мм2 | СГ |
|
10
|
500
|
|
16
|
600
|
|
25ож
|
760
|
|
25
|
810
|
|
35ож
|
910
|
|
35
|
970
|
|
50ож
|
1100
|
|
50
|
1200
|
|
70
|
1550
|
|
95
|
1900
|
|
120
|
2300
|
|
150
|
2700
|
|
185
|
3300
|
|
240
|
4100
|
|
300
|
5000
|
|
400
|
6200
|
|
500
|
7700
|
|
625
|
9400
|
|
800
|
11500
|
Наружные диаметры трехжильных кабелей с медными жилами на напряжение 1 кВ, мм
| Номинальное сечение жил, мм2 | СГ |
|
6
|
13
|
|
10
|
14,5
|
|
16
|
17
|
|
25ож
|
17
|
|
25
|
18
|
|
35ож
|
19,5
|
|
35
|
20
|
|
50ож
|
22
|
|
50
|
23
|
|
70
|
25,5
|
|
95
|
29
|
|
120
|
33,5
|
|
150
|
37
|
|
185
|
41
|
|
240
|
46
|
Массы трехжильных кабелей с медными жилами на напряжение 1 кВ, кг/км
| Номинальное сечение жил, мм2 | СГ |
|
6
|
850
|
|
10
|
1100
|
|
16
|
1500
|
|
25ож
|
1650
|
|
25
|
1700
|
|
35ож
|
2100
|
|
35
|
2200
|
|
50ож
|
2700
|
|
50
|
2800
|
|
70
|
3600
|
|
95
|
4700
|
|
10
|
5900
|
|
150
|
7200
|
|
185
|
8900
|
|
240
|
11000
|
Наружные диаметры трехжильных кабелей с медными жилами на напряжение 6 кВ, мм (* - для диапазона сечений 25 - 185 мм2)
| Номинальное сечение жил, мм2 | СГ |
|
10
|
21,5
|
|
16
|
24
|
|
25ож
|
24
|
|
25
|
24,5
|
|
35ож
|
26
|
|
35
|
27
|
|
50ож
|
28
|
|
50
|
29
|
|
70
|
32.5
|
|
95
|
36
|
|
120
|
39
|
|
150
|
43
|
|
185
|
4.6
|
|
240
|
51
|
Массы трехжильных кабелей с медными жилами на напряжение 6 кВ, кг/км (* — для диапазона сечений 25 - 185 мм2)
| Номинальное сечение жил, мм2 | СГ |
|
10
|
1800
|
|
16
|
2200
|
|
25ож
|
2400
|
|
25
|
2500
|
|
35ож
|
2850
|
|
35
|
3050
|
|
50ож
|
3550
|
|
50
|
3700
|
|
70
|
4650
|
|
95
|
5800
|
|
120
|
6950
|
|
150
|
8350
|
|
185
|
9700
|
|
240
|
12000
|
Наружные диаметры трехжильных кабелей на напряжение 10 кВ, мм (* - для диапазона сечений 25 - 185)
| Номинальное сечение жил, мм2 | СГ |
|
16
|
28
|
|
25ож
|
28
|
|
25
|
29
|
|
35ож
|
30
|
|
35
|
31
|
|
50ож
|
32
|
|
50
|
33,5
|
|
70
|
36,5
|
|
95
|
40
|
|
120
|
43
|
|
150
|
46,5
|
|
185
|
50
|
|
240
|
55
|
Массы трехжильных кабелей с медными жилами на напряжение 10 кВ, кг/км (* - для диапазона сечений 25 - 185 мм2)
| Номинальное сечение жил, мм2 | СГ |
|
16
|
2750
|
|
25ож
|
2950
|
|
25
|
3050
|
|
35ож
|
3550
|
|
35
|
3700
|
|
50ож
|
4200
|
|
50
|
4350
|
|
70
|
5300
|
|
95
|
6500
|
|
120
|
7800
|
|
150
|
9000
|
|
185
|
10500
|
|
240
|
13000
|
Для исключения повреждений кабелей, они должны наматываться на барабаны с диаметром шейки не менее, чем 18 (D+d) для одножильных кабелей в свинцовой оболочке, 15 (D+d) для многожильных кабелей в свинцовой оболочке и 25 D для кабелей в алюминиевой оболочке, где:
D - диаметр кабеля по металлической оболочке, мм;
d - диаметр круглой жилы или диаметр жилы круглой формы, имеющей ту же площадь поперечного сечения, что и секторная или сегментная жила, мм.
Требования к электрическим параметрам
Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 "С, должно быть не менее 100 МОм - для кабелей на напряжение 1 кВ и 200 МОм - для кабелей на напряжение 6 кВ и выше. На барабанах кабели должны выдержать в течение 10 мин испытание переменным напряжением частотой 50 Гц в соответствии с таблицей.
Значения испытательного напряжения
| Номинальное напряжение кабеля, кВ | Испытательное напряжение, кВ |
|
1
|
4
|
|
6
|
17
|
|
10
|
25
|
Значения тангенса угла диэлектрических потерь для кабелей на напряжение 10 кВ нормируется на уровне 0,008 при измерении при напряжении 5 кВ.
Условия эксплуатации
Срок службы кабелей составляет 30 лет.
Срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет.
Длительно допустимая температура жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.
Допустимые температуры кабелей
| Номинальное напряжение, кВ | При длительной эксплуатации | При токе короткого замыкания |
|
1
|
80
|
250
|
|
6
|
80
|
200
|
|
10
|
70
|
200
|
