ВПП
Провод выводной
ТУ 16.705.077-79
Конструктивные особенности

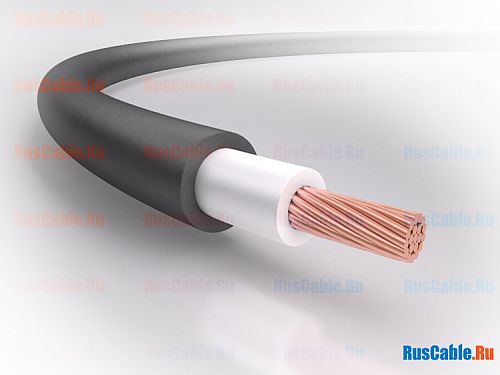

Одножильный провод с медными жилами, с изоляцией и оболочкой из полиэтилена.
Область применения
Предназначен для выводных концов электрических машин и аппаратов, для выводов и присоединения к электрическим сетям погруженных водо-заполненных электродвигателей на номинальное напряжение 380 и 660 В переменного тока частотой 50 Гц при температуре от -40°C до +80°C.
Конструктивные параметры
| Номинальное сечение жилы, мм2 | Максимальным наружный диаметр, мм | Масса, кг/км | ||
| Номинальное напряжение, В | Номинальное напряжение, В | |||
| 380 | 660 | 380 | 660 | |
|
1,5
|
5,6
|
5,9
|
30
|
32
|
|
2,5
|
6,2
|
6,4
|
43
|
45
|
|
4,0
|
6,9
|
7,1
|
62
|
64
|
|
6,0
|
7,5
|
7,7
|
83
|
85
|
|
10
|
8,7
|
9,3
|
130
|
140
|
|
16
|
10,4
|
10,8
|
200
|
210
|
|
35
|
13,4
|
13,8
|
390
|
400
|
|
50
|
15,1
|
15,5
|
520
|
530
|
|
70
|
16,9
|
17,3
|
730
|
740
|
Электрические параметры
Провода должны выдерживать в течение 1 мин в воде испытания переменным напряжением 2500 В частотой 50 Гц.
Электрическое сопротивление изоляции для длины 1 км должно быть, не менее 50 МОм.
