Первое в Роcсии производство кабеля со стальной центральной модульной трубкой

17 марта 2006, 10:15 3770 Время чтения ≈ 7 мин
К началу 2006 года на предприятии ООО "Сарансккабель-Оптика" был построен корпус и начат монтаж оборудования для производства волоконно-оптического кабеля, встроенного в грозотрос. Установленная линия UNIWEMA 5L OPGW - NO.201 (Nexans) по изготовлению трубки из нержавеющей стали с размещенными в ней оптическими волокнами обладает рядом значительных преимуществ, позволяющих производить стальной модуль с улучшенными характеристиками.
ОКБ-СОКЛ-С

Основным параметром, позволяющим сохранить оптические свойства кабеля при механических и температурных воздействиях, является избыточность волокна в модуле. Уникальностью линии UNIWEMA 5L является система нормирования избыточности подаваемого волокна и заданности данного параметра в процессе изготовления трубки. Специальное устройство формирует из стальной нержавеющей ленты модульную трубку с одновременной подачей тиксотропного геля и волокна. Края ленты свариваются лазером с получением продольного 100% герметичного шва. Тестовое устройство контролирует не только герметичность шва, но и качество поверхности.
Характеристики тиксотропного геля, заполняющего стальной модуль позволяют значительно расширить температурный диапазон работы (-60 °С +80°С) и монтажа (до -30°С) кабеля. В традиционном модульном исполнении температурный диапазон работы кабеля -40°С +60°С, монтажа - до -10°С.
Испытания данного модуля на раздавливание показали величину 1,5 кН/см, что более чем в 3 раза превосходит, например, раздавливающее усилие кабеля ОКЛ (0,5кн/см). По испытаниям на растяжение модуль выдерживает около 1,2 кН.
Таким образом, модуль, изготовленный из нержавеющей стали имеет нормируемую избыточность волокна, увеличенный диапазон рабочих температур, полностью герметичную конструкцию и повышенные показатели на раздавливание и растяжение.
Получив модуль с такими впечатляющими характеристиками, технические специалисты ООО "Сарансккабель-Оптика" задумались о его применении не только в кабеле для энергетиков, но и в конструкциях для прокладки в грунт и канализацию. В настоящее время конструкции на основе стального модуля испытаны и находятся на стадии получения патента на изготовление.

Кабель ОКЛ-С (для прокладки в канализацию):


Тип кабеляКоличество оптических волокон, штНаружный диаметр, ммМасса кабеля, кгРабочий диапазон, °СДопустимое растягивающее усилие, кНДопустимое раздавливающее усилие, кН/смТемп. прокладки, °С
ОКЛ-C>48>7,6>59(-60 +80)1,21,5>-30
ОКЛ>14414,5…20>250(-40 +60)1,50,5>-10

Кабель ОКБ-С (для прокладки в грунт):


Тип кабеляКоличество оптических волокон, штНаружный диаметр, ммМасса кабеля, кгРабочий диапазон, °СДопустимое растягивающее усилие, кНДопустимое раздавливающее усилие, кН/смТемп. прокладки, °С
ОКБ-C>48>10,8>240(-60 +80)71,7>-30
ОКБ>14413,7…25>1200(-40 +60)71,0>-10

Приведенные данные показывают значительное снижение веса и диаметра кабелей, что удешевляет расходы на тару, транспортировку, хранение. Строительная длина 4 км кабеля ОКЛ-с наматывается на барабан 10 типа, кабель ОКЛ аналогичной длины на барабан 16а типа. Возможность изготовления стандартного ВОК большой волоконности строительных длин более 2 км ограничивается из-за его большого диаметра и вместимости барабанов. Кабели со стальным модулем можно изготавливать и наматывать на барабаны длинами по 5-6 км, что преимущественно отличает данные конструкции.
Растягивающего усилия 1,2 кН вполне достаточно для прокладки в канализации любой сложности. При этом угол изгиба кабеля остался в прежних рамках: 20 диаметров кабеля.
Полная герметичность конструкций позволяет эксплуатировать кабель в любых условиях, не опасаясь проникновения влаги и мерзлотной деформации почвы.
Легкость конструкции и уменьшение количества конструктивных элементов позволяют добиться упрощения разделки, монтажа и прокладки по сравнению с многоволоконными кабелями для канализации и грунта, вес которых в несколько раз превосходит вес конструкции со стальным модулем. Для сравнения, кабель с повивом модулей для прокладки в канализации с 48 волокнами имеет диаметр 15,5 мм и вес около 230 кг/км, а ОКЛ-с - 7,6 мм и 59 кг/км соответственно. Кабель для прокладки в грунт с 96 волокнами весит около 900 кг/км и имеет диаметр около 22,5 мм. Таким образом, при необходимости в многоволоконном кабеле целесообразней и выгоднее проложить 2 кабеля со стальным модулем по 48 волокон, чем 96 волоконный кабель традиционной конструкции.
При условиии максимальной волоконности, волокна расцвечиваются в 12 цветов и скручиваются в пучки с помощью цветных нитей. Это создает возможность для изготовления пучков любой волоконности и необходимого количества.
Несмотря на то, что основным конструктивным элементом является стальная трубка, разделка кабеля и подготовка его к монтажу не являет собой проблемы, и производится быстрее и проще разделки традиционных конструкций ВОК
Для удаления стальной трубки может быть применен обычный бытовой трубкорез, рассчитанный на резку трубки диаметром менее 10 мм. Трубкорезом производится круговой надрез по предварительно сделанной метке, после чего трубка сгибается в месте надреза, отламывается и ее конец удаляется. Во избежание повреждения волокон о край стальной трубки используется защитная пластиковая трубка, длиной около 5 см., один из концов которой срезается наискосок. Пластиковая трубка надевается на пучок волокон (причем волокна продеваются в срезанный наискосок конец) (Рис. 1), и вставляется в трубку из нержавеющей стали на 15-20 мм (Рис. 2). Далее берется кусок термоусаживаемой трубки (ТУТ) длиной около 3 см и надевается так, чтобы он частично находился над трубкой из нержавеющей стали, а частично - над пластиковой защитной трубкой (Рис. 3). Следует помнить, что ТУТ не должна иметь контакта с оптическими волокнами. С помощью фена усаживается ТУТ, оставляется минут на десять для остывания места соединения.
Все дальнейшие манипуляции по монтажу кабеля производятся по аналогии с традиционными конструкциями. Расходные материалы (защитная пластиковая трубка, ТУТ) и, при необходимости, трубкорез будут поставляться в комплекте с кабелем.

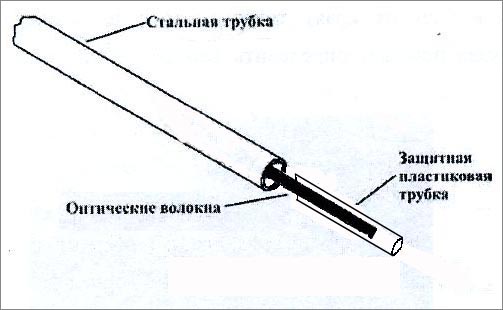

Рис. 1
Рис. 1

Рис. 2
Рис. 2

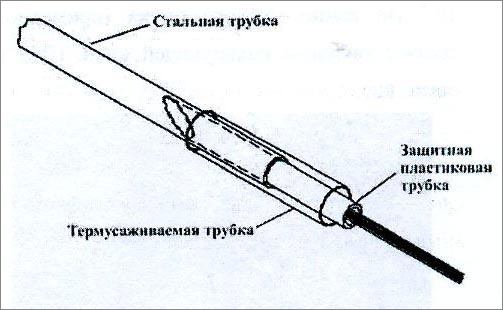

Рис. 3
Рис. 3
Для ознакомления с новыми конструкциями приглашаем посетить наше предприятие в любое удобное время или стать участником семинара, посвященного новым разработкам ООО "Сарансккабель-Оптика", который пройдет в Москве в рамках выставки "Связь-Экспоком 2006" ориентировочно 12 мая 2006 г.
