АСГ

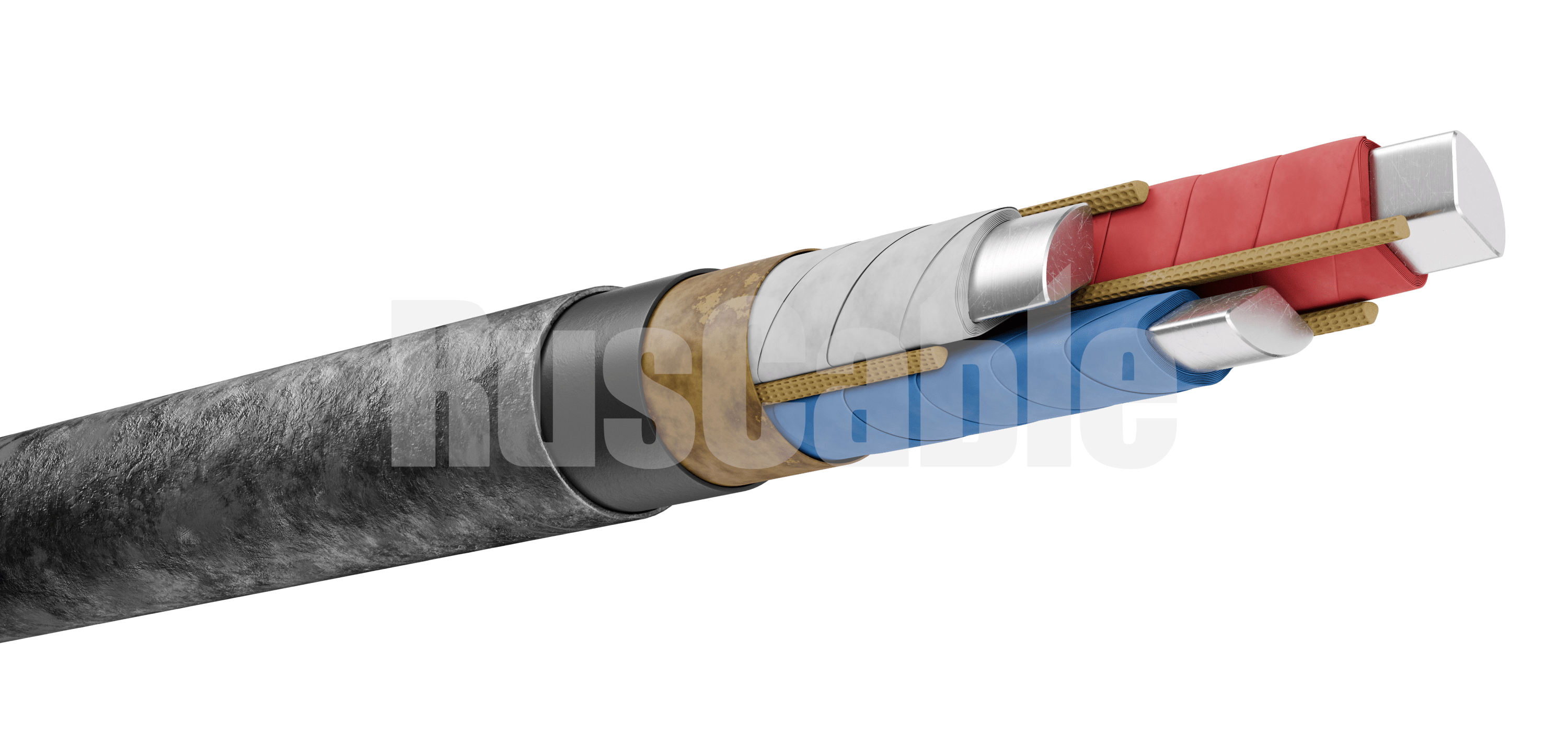

Кабель силовой с пропитанной бумажной изоляцией на низкое напряжение

АСГ
Информация

АСГ
от заводов-производителей

МОСКАБЕЛЬМЕТ

ГОСТ 18410-73

Элементы конструкции

Материал жил А - алюминий М - медь Материал оболочки А - алюминий С - свинец Вид пропиточного состава В - вязкий Н-нестекагощий Защитный покров
А
С
в
отсутствует

Для кабелей с однопроволочными жилами в обозначении марки кабеля после цифр, указывающих сечение жилы, добавляют в скобках буквы "ож".

Области применения

Рекомендуемая область примененния При отсутствии растягивающих усилий (при прокладке в земле и воде), при отсутствии опасности механических повреждений (при прокладке на воздухе) При наличии растягивающих услилий (при прокладке в земле и воде), при наличии опасности механических повреждений (при прокладке на воздухе)
В блоках
Да, СГ
Да, СГ

Кабели с вязким пропиточным составом без применения стопорных муфт не допускают прокладку па трассах с разностью уровней между высшей и низшей точками расположения кабеля более 15-25 метров, при этом большие значения относятся к низковольтным кабелям с алюминиевой оболочкой и к бронированным. Кабели с нестекающим пропиточным составом допускают прокладку без ограничения разности уровней.

Конструктивные параметры

Число жил в кабелях, диапазон номинальных сечений жил и номинальные напряжения указаны в таблице. Четырехжильные кабели с жилами номинальным сечением до 120 мм2 должны иметь одну жилу равного или меньшего сечения, с жилами номинальным сечением свыше 120 мм2 - одну жилу меньшего сечения.

Число и сечение жил в кабелях

Число жил Номинальное сечение жилы, мм2 Номинальное напряжение кабеля, кВ
1 6 10
1
10-800


3
6-240
10-240
16-240

Бумажная изоляция кабелей должна быть пропитана вязким или нестекающим изоляционным пропиточным составом. В пропитанной бумажной изоляции ленты не должны иметь складок, разрывов.

Изоляционный пропиточный нестекающий состав не должен вытекать при длительно допустимой температуре нагрева жил кабеля.

В бумажной изоляции кабелей на напряжение 6 кВ и более не допускается совпадение более трех лент, расположенных одна над другой, и двух лент, непосредственно прилегающих к жиле или экрану, наложенному на жилу.

Совпадение продольных складок или порезов на длине более 50 мм в двух лентах, расположенных одна над другой, считается за одно совпадение.

Изолированные жилы многожильных кабелей должны быть скручены с заполнением промежутков между жилами жгутами из бумаги.

Изолированные секторные жилы многожильных кабелей на напряжение 1 кВ могут быть скручены без заполнения.

Изолированные жилы многожильных кабелей должны иметь отличительную расцветку или обозначение цифрами.

Маркировка расцветкой должна быть устойчивой, не стираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету.

Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет.

При цифровом обозначении на поверхности изоляции или верхней ленте первой жилы должна быть цифра 1, второй жилы - 2, третьей жилы - 3, четвертой жилы - 4. При этом номеру 1 соответствует белая или желтая, номеру 2 - синяя или зеленая, номеру 3 - красная или малиновая, номеру 4 - коричневая или черная расцветка.

Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения.

При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Поверх скрученных изолированных жил многожильных кабелей должна быть наложена поясная изоляция номинальной толщиной в соответствии с таблицей

Под оболочкой кабеля на поверхности изоляции или под поясной изоляцией на специальной ленте, не более чем через каждые 300 мм, должны быть четко нанесены опознавательный индекс завода-изготовителя и год выпуска кабеля.

В кабелях с диаметром под оболочкой менее 20 мм допускается применение цветной отличительной нити.

Лента должна быть изготовлена из бумаги натурального цвета. Отсутствие ленты по длине кабеля более 1 м не допускается. Ширина ленты - не менее 10 мм. Высота шифра - не менее 6 мм.

Наружные диаметры одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 АСГ
10
9
16
10
25
11
35
12
50
13
70ож
14,5
70
16,5
95ож
16,5
95
18
120ож
18
120
20
150ож
19,5
150
22
185ож
21,5
185
24
240ож
24
240
27
300
30
400
33,5
500
37,5
625
41,5
800
46

Массы одножильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 АСГ
10
440
16
520
25
600
35
690
50
810
70ож
940
70
1100
95ож
1150
95
1300
120ож
1300
120
1600
150ож
1600
150
1800
185ож
1800
185
2100
240ож
2200
240
2600
300
3100
400
3700
500
4600
625
5500
800
6600

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, мм

Номинальное сечение жил, мм2 АСГ
6
13
10
14,5
16
17
25
17
35
19,5
50
22
70ож
24
70
26
95ож
27
95
29
120ож
30,5
120
34
150ож
33,5
150
35
185ож
36,5
185
39
240ож
41
240
43,5

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 1 кВ, кг/км

Номинальное сечение жил, мм2 АСГ
6
740
10
890
16
1150
25
1200
35
1500
50
1800
70ож
2200
70
2400
95ож
2700
95
2900
120ож
3300
120
3600
150ож
3800
150
4100
185ож
4500
185
4900
240ож
5700
240
6100

Наружные диаметры трехжильных кабелей с алюминиевыми жилами на напряжение 6 кВ, мм (* - для диапазона сечений 25- 185 мм2)

Номинальное сечение жил, мм2 АСГ
10
21,5
16
24
25
24
35
25,5
50
28
70ож
31
70
33
95ож
33
95
35
120ож
36
120
38
150ож
39
150
41
185ож
42
185
44
240ож
45,5
240
49

Массы трехжильных кабелей с алюминиевыми жилами 6 кВ, кг/км (* - для диапазона сечений 25 - 185 мм2)

Номинальное сечение жил, мм2 АСГ
10
1550
16
1900
25
1950
35
2200
50
2600
70ож
3150
70
3400
95ож
3600
95
3900
120ож
4200
120
4500
150ож
4900
150
5300
185ож
5600
185
5900
240ож
6500
240
7100

Наружные диаметры трехжильпых кабелей с алюминиевыми жилами на напряжение 10 кВ, мм (* - для диапазона сечений 25 - 185 мм2)

Номинальное сечение жил, мм2 АСГ
16
28
25
28
35
30
50
32,5
70ож
35
70
37
95ож
37,5
95
39,5
120ож
40
120
43
150ож
43
150
45,5
185ож
44,5
185
48
240ож
49,5
240
53,5

Массы трехжильных кабелей с алюминиевыми жилами на напряжение 10 кВ, кг/км (* - для диапазона сечений 25-185 мм2)

Номинальное сечение жил, мм2 АСГ
16
2400
25
2500
35
2900
50
3300
70ож
3800
70
3950
95 ож
4450
95
4600
120ож
4900
120
5100
150ож
5700
150
5900
185ож
6300
185
6800
240ож
7300
240
8000

Для исключения повреждений кабелей, они должны наматываться на барабаны с диаметром шейки не менее, чем 18 (D+d) для одножильных кабелей в свинцовой оболочке, 15 (D+d) для многожильных кабелей в свинцовой оболочке и 25 D для кабелей в алюминиевой оболочке, где:
D - диаметр кабеля по металлической оболочке, мм;
d - диаметр круглой жилы или диаметр жилы круглой формы, имеющей ту же площадь поперечного сечения, что и секторная или сегментная жила, мм.

Требования к электрическим параметрам

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру 20 "С, должно быть не менее 100 МОм - для кабелей на напряжение 1 кВ и 200 МОм - для кабелей на напряжение 6 кВ и выше. На барабанах кабели должны выдержать в течение 10 мин испытание переменным напряжением частотой 50 Гц в соответствии с таблицей.

Значения испытательного напряжения

Номинальное напряжение кабеля, кВ Испытательное напряжение, кВ
1
4
6
17
10
25

Значения тангенса угла диэлектрических потерь для кабелей на напряжение 10 кВ нормируется на уровне 0,008 при измерении при напряжении 5 кВ.

Условия эксплуатации

Срок службы кабелей составляет 30 лет.

Срок хранения кабелей на открытых площадках - не более 2 лет, под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет.

Длительно допустимая температура жил кабелей при эксплуатации и максимально допустимая температура жил при коротком замыкании не должны превышать значений, указанных в таблице.

Допустимые температуры кабелей

Номинальное напряжение, кВ При длительной эксплуатации При токе короткого замыкания
1
80
250
6
80
200
10
70
200
