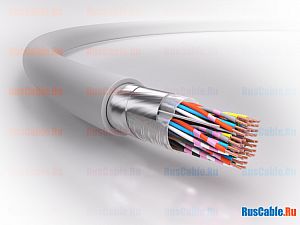

JE-Y(ST)Y

Инсталляционный кабель с пламязамедляющей оболочкой

JE-Y(ST)YJE-Y(ST)Y
JE-Y(ST)Y
JE-Y(ST)Y
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели и провода установочные
— Провода монтажные по иностранным стандартам

Продукция заводов-производителей КПППродукция заводов-производителей КПП

Производитель

LEONI Kerpen GmbH на RusCable.Ru:
— все марки LEONI Kerpen GmbH
— страница LEONI Kerpen GmbH

Применение

Для передачи аналоговых (4-20 мА) и числовых сигналов в системах измерения и контроля. Соединительный кабель для стационарных инсталляций в производственных контрольных системах, которые требуются в технологии измерительных, контрольных, сигнальных систем данных.

Применяется для внутренней и наружной прокладки на кабельных платформах в сухих и влажных промышленных областях.

Конструкция

Проводник голый, медный, сплошной, размер 0.5 мм2/1 (d = 0.8мм)
Изоляция ПВХ
Цветовой код 1. пара: голубой / красный;
2. пара: серый / желтый
3. пара: зеленый / коричневый;
4. пара: белый / черный
Каждая связка - пучок отмечена кольцами на каждой жиле.
Скрутка Жилы скручены в пары, 4 пары - в пучки и пучки - в каб. жилы. (2 пары - в четверки)
Броня из одного слоя фольги
Экран алюминий/PETP фольга над луженым медным дренажным проводником
Наружная оболочка экструдированный , ПВХ, серый
Маркировка изготовление соответствует VDE

Сокращения

JE инсталляционный кабель
Y изоляция, внутренняя и наружная оболочка из ПВХ
(St) общий экран
Bd скрутка в пучки
SI simatic-цветовой код

Tехнические данные

Диапазон температуры:
от -30°C до +70°C (во время эксплуатации)
от -5°C до +50°C (во время прокладки)

Мин. Радиус изгиба: 15 x D кабеля

Огнестойкость: DIN VDE 0482 Часть 265-2-1

Электрические данные 20°C

  Характер Единица Значение
Размер проводника ном.   0.5 мм2/1 (d = 0.8мм)
Сопротивление проводн. макс. Ом/км 73,2
Сопротивление изоляции мин. MОм x км 100
Мощность при 800 Гц макс. nF/км 100
capacitance unbalance k at 800 Hz макс. пФ/100м 200
Проверочное напряжение
жила : жила
жила : экран		 Ueff


В
В
500
2000
Рабочее напряжение макс. В 225

Геометрические данные

Число пар Толщина изоляции
ном.
(мм)		 Толщина наружной оболочки
ном.
(мм)		 Общий диаметр
approx.
(мм)		 Вес
approx.
(кг/км)		 Номер изделия
0.5 мм2/1 (d = 0.8мм)
2 0.3 1.0 6.3 55
4 0.3 1.0 8.1 90
8 0.3 1.0 10.6 150
12 0.3 1.2 12.8 220
16 0.3 1.2 14.3 280
20 0.3 1.2 15.6 330
32 0.3 1.4 19.4 510
40 0.3 1.4 21.3 620
