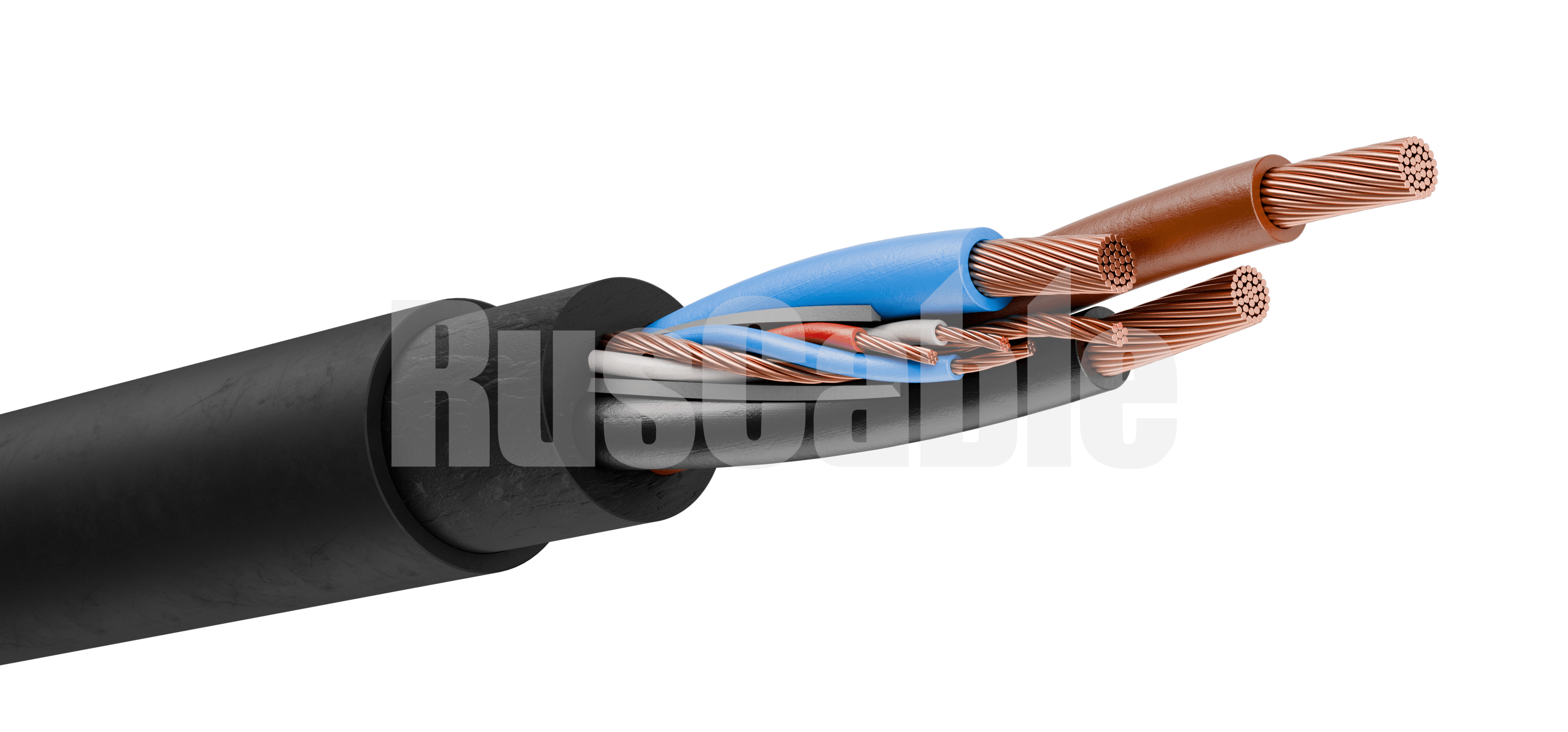

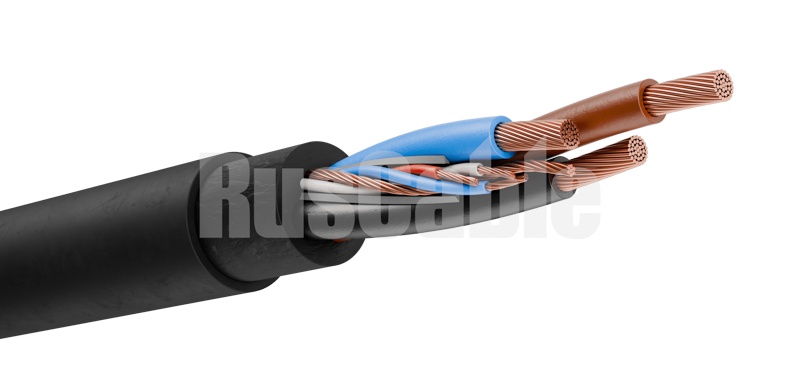

КГЭПШ
Кабель шахтный
Код ОКП 35 4145
ТУ 16.К73.050-98
Назначение
Кабели предназначены для присоединения шахтных передвижных машин и механизмов к сети на номинальное переменное напряжение до 1140 В частоты 50 Гц на основных и до 220 В на вспомогательных жилах.
Вид климатического исполнения - У по ГОСТ 15150-69
Конструктивные элементы и особенности
|
Конструктивные элементы
|
Конструктивные особенности
|
|
Токопроводящие жилы
|
Медные многопроволочные
|
|
Изоляция основных и вспомогательных жил
|
Резина
|
|
Сердечник в центре кабеля
|
Резина электропроводящая
|
|
Поясной экран по общей скрутке
|
Резина электропроводящая
|
|
Оболочка
|
Резина, не распространяющая горение
|
Технические характеристики
|
Электрическое сопротивление изоляции 1 км кабеля, не менее:
|
100 МОм
|
|
Электрическое сопротивление поясного экрана кабеля, не более:
|
1,5 кОм
|
|
Стойкость кабелей к изгибам на угол ±p рад, не менее
|
4000 циклов
|
|
Стойкость кабелей к осевому кручению на угол ± 2p рад, не менее
|
4000 циклов
|
|
Срок службы кабелей, не менее
|
1,5 лет
|
|
Строительная длина кабелей, не менее
|
200 м
|
Кабели не распространяют горение при одиночной прокладке
По согласованию с потребителем возможна поставка кабелей другими длинами.
Основные и вспомогательные жилы имеют отличительную расцветку: голубые, черные, коричневые.
Оболочка кабелей имеет маркировку в виде надписи, содержащей отличительный знак предприятия-изготовителя, год изготовления и сечение основных жил.
Эксплуатационные характеристики
|
Температура окружающей среды при эксплуатации кабелей
|
от -30°C до +50°C
|
|
Растягивающее усилие на 1 мм2 суммарного сечения всех жил, не более
|
19,6 Н (2,0) кгс)
|
|
Длительно допустимая рабочая температура на токопроводящих жилах кабелей, не более:
|
+75°C
|
|
Минимальный радиус изгиба кабелей при монтаже и эксплуатации
|
5D кабеля
|
Конструкция и размеры
|
Число и номинальное сечение жил, мм2
|
Номинальный наружный диаметр кабеля, мм
|
Расчетная масса, 1 км кабеля, кг
|
|
основных
|
заземления
|
вспомогательных
|
|
3 х 4
|
1 х 2,5
|
-
|
21,2
|
720
|
|
3 х 6
|
1 х 4
|
-
|
24,6
|
980
|
|
3 х 10
|
1 х 6
|
-
|
27,2
|
1270
|
|
3 х 16
|
1 х 10
|
-
|
31,2
|
1730
|
|
3 х 25
|
1 х 10
|
-
|
34,7
|
2210
|
|
3 х 35
|
1 х 10
|
-
|
39,4
|
2820
|
|
3 х 50
|
1 х 10
|
-
|
42,3
|
3460
|
|
3 х 70
|
1 х 10
|
-
|
47,4
|
4510
|
|
3 х 95
|
1 х 10
|
-
|
52,6
|
5600
|
|
3 х 4
|
1 х 2,5
|
3 х 1,5
|
26,2
|
940
|
|
3 х 6
|
1 х 4
|
3 х 2,5
|
29,3
|
1220
|
|
3 х 10
|
1 х 6
|
3 х 2,5
|
32,3
|
1540
|
|
3 х 16
|
1 х 10
|
3 х 2,5
|
34,5
|
1890
|
|
3 х 25
|
1 х 10
|
3 х 2,5
|
37,8
|
2360
|
|
3 х 25
|
1 х 10
|
3 х 4
|
40,0
|
2460
|
|
3 х 35
|
1 х 10
|
3 х 2,5
|
43,5
|
2990
|
|
3 х 35
|
1 х 10
|
3 х 4
|
44,9
|
3160
|
|
3 х 50
|
1 х 10
|
3 х 2,5
|
45,4
|
6510
|
|
3 х 50
|
1 х 10
|
3 х 4
|
46,6
|
3670
|
|
3 х 50
|
1 х 10
|
3 х 6
|
47,0
|
4450
|
|
3 х 70
|
1 х 10
|
3 х 2,5
|
50,0
|
4480
|
|
3 х 70
|
1 х 10
|
3 х 4
|
50,0
|
5600
|
|
3 х 70
|
1 х 10
|
3 х 6
|
52,0
|
5640
|
|
3 х 95
|
1 х 10
|
3 х 2,5
|
54,5
|
5760
|
|
3 х 95
|
1 х 10
|
3 х 4
|
54,5
|
|
|
3 х 95
|
1 х 10
|
3 х 6
|
55,0
|
|
Токовые нагрузки на кабели
| Номинальное сечение основных жил, мм2 |
Токовые нагрузки, А, не более* |
| 4 |
45 |
| 6 |
58 |
| 10 |
75 |
| 16 |
105 |
| 25 |
136 |
| 35 |
168 |
| 50 |
200 |
* При температуре окружающей среды 25°C
Пример условного обозначения: Кабель КГЭПШ 3х70+1х10+3х4 ТУ16.К73.050-98
