КППБКТ

Кабель для питания погружных насосов

КППБКТ
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели и провода для нефтегазового комплекса
Кабели для питания погружных насосов

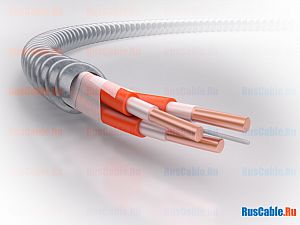

Кабель с тремя медными жилами с полиолефиновой изоляцией бронированный. Предназначен для соединений погружных насосов установок добычи нефти со станциями питания в сетях с напряжением до 3300 В.

Элементы конструкции

Марка кабеля ГОСТ, ТУ Максимальная рабочая температура, °C Конструктивные особенности
КППБКТ ТУ 16.К13-012-92 120 С изоляцией из слоя облученного полиэтилена и слоя полипропиленовой композиции, со скрученными жилами (круглый)

Сечение жил: 10; 16 мм2. Токопроводящие жилы однопроволочные и соответствуют классу 1.

Изоляция выполняется двухслойной. В нижнем слое используется изоляционный полиэтилен высокой плотности, в наружном слое светостабилизированный полиэтилен высокой плотности для оболочек. Толщина каждого из слоев составляет 1,5 мм.

Поверх скрученных изолированных жил располагается подушка из лент нетканого материала и броня из стальных оцинкованных лент толщиной 0,5 мм. Броню накладывают, предварительно придавая стальным лентам S-образный профиль.

Строительная длина составляет 1100-1900 м.

Минимальная температура окружающей среды при эксплуатации кабелей составляет: -60°C.

Электрические параметры

Испытательное напряжение кабелей составляет 10 кВ переменного тока частотой 50 Гц в течение 5 минут. Электрическое сопротивление изоляции 1 км кабеля составляет 1200 Мом. Также нормируется ток утечки при измерении на постоянном напряжении величиной 12 кВ.
