КУПВ

Кабели контрольные, управления и связи
— Кабели управления

ТУ 27.32.13-007-37572599-2018

КУПВ

КУПВнг(А)

КУПВнг(А)-LS

КУПcВнг(А)-LS

НАЗНАЧЕНИЕ

В условном обозначением кабеля в холодостойком исполнении индекс «ХЛ» в марках означает климатическое исполнение кабеля для районов с холодным климатом;
Индекс «LS- в марках означает низкое дымо- и газовыделение (Low Smoke);
В условное обозначение кабеля со всеми экранированными жилами, обозначающими номинальное сечение жил, добавляют букву: э – в виде оплетки для экрана изолированных жил из медных проволок;
В условное обозначение кабеля парной скрутки за цифрами, обозначающими номиналь-ное сечение жил, добавляют буквы: э – в виде оплетки для общего экрана из медных проволок;
эф – для общего экрана из фольгированной пленки (алюмофлекса)

CЕРТИФИКАТЫ

Сертификат соответствия требованиям Технического Регламента Таможенного Союза

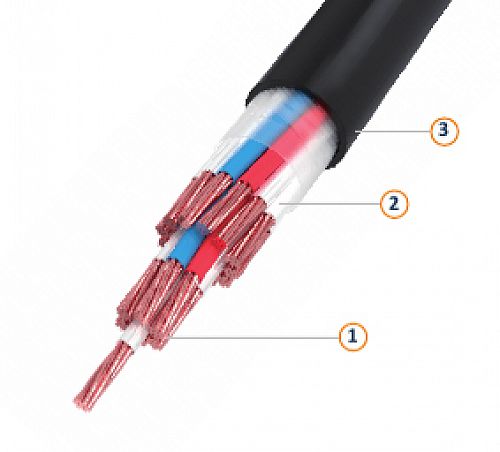

КОНСТРУКЦИЯ

1 Токопроводящая жила – медная многопроволочная

2 Изоляция:

3 Оболочка:

без индекса – ПВХ пластикат.
нг(А) - ПВХ пластикат пониженной пожарной опасности.
нг(А)-LS - ПВХ пластикат пониженной пожарной опасности, с низким газо- дымовыделением.

Допускается изготовление кабелей с цветовой или цифровой маркировкой изолированных жил.

Минимальный срок службы: 30 лет

Диапазон температур, ^оС:

Эксплуатация:

Минимальный радиус изгиба: не менее 5 наружных диаметров

Марка экранированных	Номинальное сечение жил, мм2	Число жил
		неэкранированных	экранированных
КУПВ, КУПВнг(А), КУПВнг(А)-LS, КУПсВнг(А)-LS	0,35; 0,50	4; 7; 14; 19; 24; 27; 30; 37; 52; 61; 91; 108	4; 7; 14; 19; 24; 27; 30; 37; 52
	0,75; 1,0; 1,5	4; 7; 14; 19; 24; 27; 30; 37	4; 7; 14; 19
