КВБШвнг(А)-FRLS

ТУ 3530-001-17648068-2014

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

• Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжение 0,66 и 1 кВ номинальной частотой 50 Гц

• Для эксплуатации на атомных станциях вне гермозоны в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011)

• Для систем энергоснабжения на объектах повышенной пожарной опасности, которые должны сохранять работоспособность в течение 180 минут в  условиях воздействия открытого пламени.

• Кабели предназначены для кабельных линий питания оборудования систем безопасности, электропроводок цепей систем пожарной безопасности: цепей пожарной сигнализации, питание насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов, цепей аварийного электроснабжения и питания оборудования, функционирующих при пожаре

ХАРАКТЕРИСТИКА ПОЖАРНОЙ БЕЗОПАСНОСТИ

Кабели не распространяют горение при групповой прокладке и соответствуют классу пожарной опасности по ГОСТ 31565-2012: для нг(А)-FRLS: П1б.1.2.2.2

Кабели с индексом «FR» устойчивы к воздействию пламени не менее 180 минут.

Кабели характеризуются низкой дымообразующей способностью при горении и тлении – снижение светопроницаемости в испытательной камере не более, чем на 50%

Цвет оболочки: черный (допускается изготовление другого цвета оболочки)

Температура эксплуатации: от –50 °C до +50 °C

Прокладка и монтаж кабеля без предварительного подогрева производится при температуре не ниже: –15 °C

Срок службы: 30 лет с даты изготовления

Гарантийный срок: 3 года

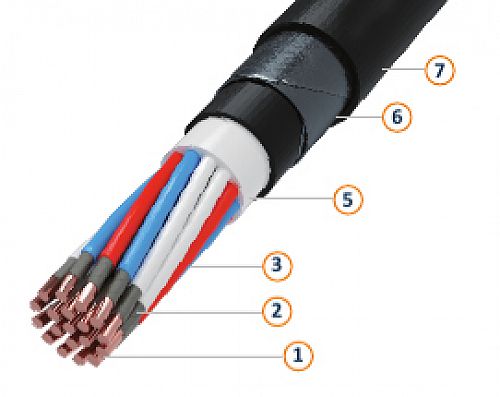

КОНСТРУКЦИЯ

1 Токопроводящая жила – медная, однопроволочная 1 или 2 класса.

2 Огнестойкий барьер (для кабеля с индексом «FR») – обмотка двумя слоями слюдосодержащих лент, толщиной не менее 0,14 мм.

3 Изоляция - в соответствии с маркировкой*.

4 Скрутка – изолированные жилы скручены в сердечник, жилы имеют цветовую или цифровую маркировку, обеспечивающую возможность идентификации каждой жилы при монтаже.

5 Заполнение – в соответствии с маркировкой*.

6 Броня – из двух стальных оцинкованных лент.

7 Оболочка – в соответствии с маркировкой*.

* Обозначение материалов в маркировке:

индекс «LS» – из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением.

Защитный шланг из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением.
