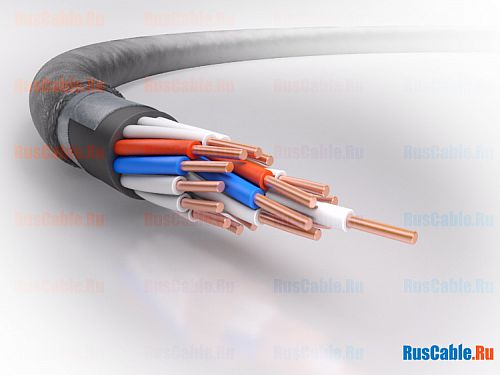

КВВБ

Кабель контрольный

КВВБ
Группы кабельно-проводниковой продукцииГруппы кабельно-проводниковой продукции

В группах

Кабели контрольные, управления и связи
Кабели контрольные

ГОСТ 1508-78

Назначение

Кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°C до +50°С.

Предназначен также для прокладки в земле, в том числе в условиях агрессивной среды.

Конструкция

  • Жила: медная однопроволочная
  • Изоляция: ПВХ-пластикат
  • Оболочка: ПВХ-пластикат
  • Защитный покров: Б

Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.

Кабели должны иметь цифровую или цветовую маркировку изолированных жил. При цифровой маркировке цвет цифр должен отличаться от цвета изоляции. Расстояние между цифрами должно быть не более 35 мм. Цветовая маркировка выполняется сплошной или в виде полос.

Конструктивные параметры

Число и сечение жил

Номинальное сечение жил, мм2 Число жил
0,75
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
1,0
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
1,5
4; 5; 7; 10; 14; 19; 27; 37; 52; 61
2,5
4; 5; 7; 10; 14; 19; 27; 37
4,0
4; 7; 10
6,0
4; 7; 10

Толщина изоляции

Номинальное сечение жил, мм2 Номинальная толщина изоляции, мм
0,75; 1,0; 1,5; 2,5
0,6
4,0; 6,0
0,7

Толщина оболочки

Диаметр кабеля под оболочкой, мм Номинальная толщина оболочки, мм
до 6,0
1,2
от 6,0 до 15
1,5
от 15 до 20
1,7
от 20 до 30
1,9
от 30 до 40
2,1
свыше 40
2,3

Наружный диаметр

Число жил Наружный диаметр, мм
S=0,75 мм2
4
15
5
16
7
17
10
19
14
20
19
22
27
25
37
27
52
30
61
31
S=1 мм2
4
16
5
17
7
18
10
20
14
22
19
23
27
26
37
28
52
31
61
33
S=1,5 мм2
4
17
5
18
7
18
10
22
14
23
19
24
27
28
37
30
52
34
61
35
S=2,5 мм2
4
18
5
19
7
19
10
23
14
24
19
26
27
30
37
33
S=4 мм2
4
19
7
22
10
26
S=6 мм2
4
21
7
24
10
28

Масса кабеля

Число жил Масса, кг/км
S=0,75 мм2
4
330
5
360
7
420
10
530
14
590
19
810
27
980
37
1100
52
1400
61
1600
S=1 мм2
4
350
5
410
7
460
10
580
14
770
19
890
27
1100
37
1300
52
1600
61
1800
S=1,5 мм2
4
420
5
460
7
520
10
780
14
890
19
1000
27
1300
37
1500
52
2000
61
2200
S=2,5 мм2
4
490
5
540
7
620
10
950
14
1100
19
1300
27
1700
37
2100
S=4 мм2
4
610
7
930
10
1200
S=6 мм2
4
850
7
1100
10
1500

Требования к электрическим параметрам

Кабели должны выдерживать в течении 5 минут испытание переменным напряжением 2500 В частотой 50 Гц.

Сопротивление изоляции жил кабелей, пересчитанное на 1 км длины и температуру 20°С, должно быть не менее 6 МОм.

Условия эксплуатации

Длительно допустимая температура на жиле должна быть не более 70°C. Средний срок службы кабелей сооставляет 15 лет при прокладке в земле и на эстакадах и 20 лет при прокладке в помещениях, каналах и туннелях.
