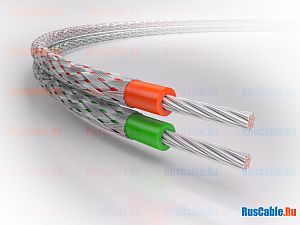

НВЭ
Провод монтажный
ГОСТ 17515-72
Предназначен для внутриприборного и межприборного монтажа, соединений электронной и электрической аппаратуры, для paботы при температуре до 70°C.
Конструктивные особенности
Провод с одной или несколькими медными лужеными жилами с изоляцией из поливинилхлоридного пластиката.
Конструктивные параметры
Провода имеют градацию по рабочему напряжению переменного тока частотой 50 Гц в 600 В и 1000 В и постоянного тона 840 В и 1400 В соответственно, а также по классам жил.
Koнструктивные параметры приведены в таблице. Номинальная толщина изоляции для напряжения 600 В составляет 0.35 мм, для 1000 В - 0,45 мм. Цвет изоляции может оговариваться при заказе провода.
| Число жил | Номинальное сечение жил, мм2 | Номинальное переменное напряжение, В | Варианты классов жил |
|
1,2,3
|
0,08; 0,12; 0,20; 0,35; 0,5; 0,75; 1,0; 1,5; 2,5
|
600 и 1000
|
3 - все сечения
4 - от 0,12 до 1,5 мм2 5 - от 0,50 до 0,75 мм2 |
Наружный диаметр, мм
| Номинальное сечение жил, мм2 | Номинальное напряжение, В | |||||
| 600 | 1000 | |||||
| 1 жила | 2 жилы | 3 жилы | 1 жила | 2 жилы | 3 жилы | |
|
0,12
|
1,8
|
3,2
|
3,4
|
2,0
|
3,6
|
3,8
|
|
0,20
|
2,0
|
3,6
|
3,8
|
2,2
|
4,0
|
4,3
|
|
0,35
|
2,2
|
3,8
|
4,1
|
2,4
|
4,2
|
4,5
|
|
0,50
|
2,3
|
4,2
|
4,5
|
2,5
|
4,6
|
4,9
|
|
0,75
|
2,7
|
4,8
|
5,1
|
2,9
|
5,2
|
5,6
|
|
1,0
|
2,8
|
5,0
|
5,3
|
3,0
|
5,4
|
5,8
|
|
1,5
|
3,1
|
5,6
|
6,0
|
3,3
|
6,0
|
6,4
|
|
2,5
|
3,8
|
7,0
|
7,5
|
3,9
|
7,2
|
7,7
|
Maccа, кг/км
| Номинальное сечение жил, мм2 | Номинальное напряжение, В | |||||
| 600 | 1000 | |||||
| 1 жила | 2 жилы | 3 жилы | 1 жила | 2 жилы | 3 жилы | |
|
0,12
|
8,0
|
16
|
19
|
9,0
|
18
|
21
|
|
0,20
|
9,0
|
19
|
23
|
10
|
20
|
25
|
|
0,35
|
14
|
22
|
28
|
15
|
27
|
34
|
|
0,50
|
15
|
25
|
33
|
16
|
30
|
38
|
|
0,75
|
18
|
34
|
44
|
19
|
36
|
48
|
|
1,0
|
20
|
34
|
52
|
21
|
42
|
56
|
|
1,5
|
25
|
52
|
77
|
28
|
56
|
75
|
|
2,5
|
36
|
76
|
108
|
39
|
82
|
110
|
Электрические параметры
Испытательное напряжение 50 Гц, В/мин:
2000/1 для 600 В
3000/1 для 1000 В
Сопротивление изоляции Мом·км: 10
