НВМ
от заводов-производителей

"МАРПОСАДКАБЕЛЬ"

ГОСТ 17515-72

Предназначен для внутриприборного и межприборного монтажа, соединений электронной и электрической аппаратуры, для paботы при температуре до 70°C.

Конструктивные особенности

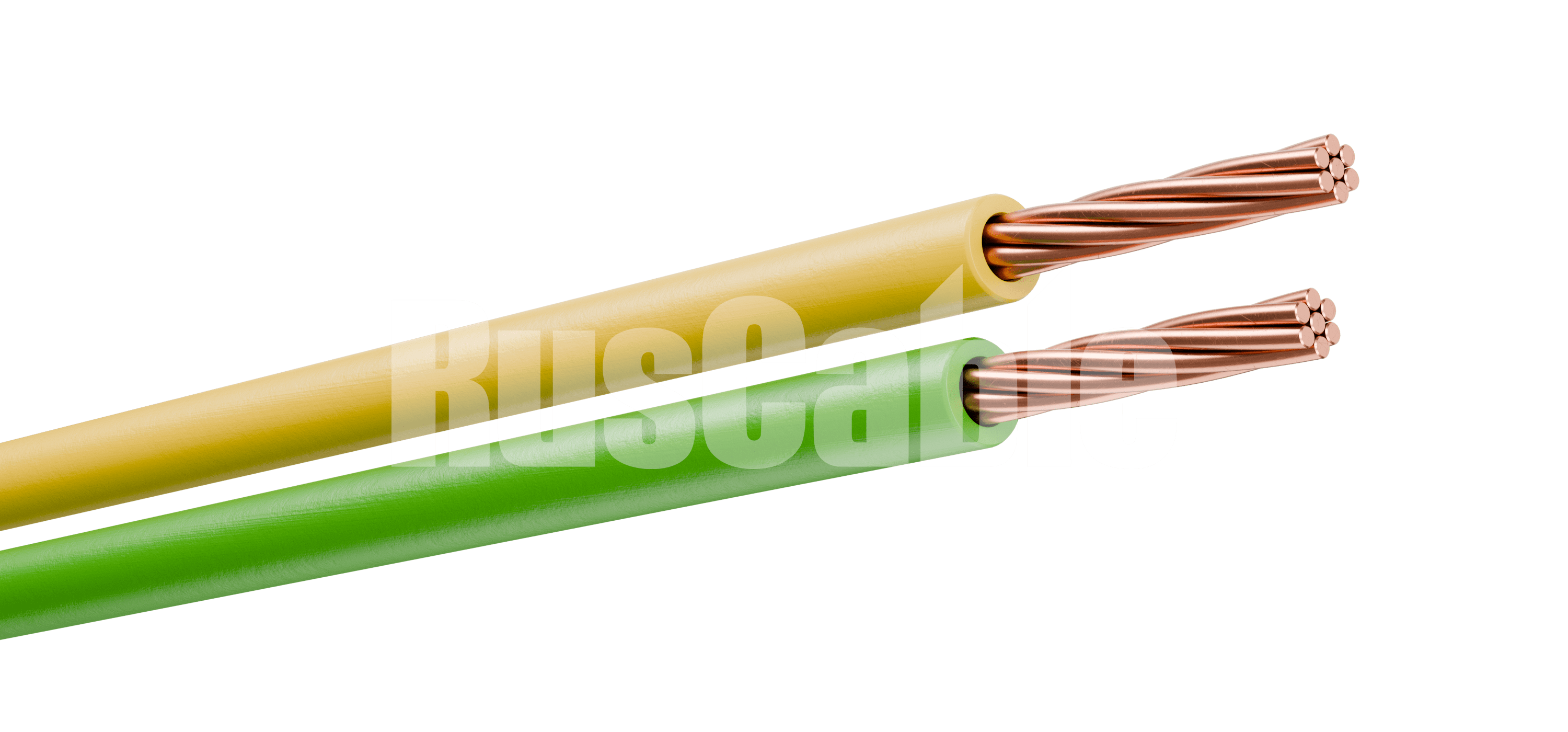

Провод с медной жилой в изоляции из поливинилхлоридного пластиката.

Конструктивные параметры

Провода имеют градацию по рабочему напряжению переменного тока частотой 50 Гц в 600 В и 1000 В и постоянного тона 840 В и 1400 В соответственно, а также по классам жил.

Koнструктивные параметры приведены в таблице. Номинальная толщина изоляции для напряжения 600 В составляет 0.35 мм, для 1000 В - 0,45 мм. Цвет изоляции может оговариваться при заказе провода.

Число жил Номинальное сечение жил, мм2 Номинальное переменное напряжение, В Варианты классов жил
1
0,08;0,12; 0,20;0,35;0,5; 0,75; 1,0; 1,5; 2,5
600 и 1000
1 и 3 - все сечения
4 - до 1,5 мм2

Наружный диаметр, мм

Номинальное сечение жил, мм2 Номинальное напряжение, В
600 1000
0,08
1,2
1,4
0,12
1,3
1,5
0,20
1,5
1,7
0,35
1,6
1,8
0,50
1,8
2,0
0,75
2,1
2,3
1,0
2,2
2,4
1,5
2,5
2,7
2,5
3,2
3,3

Maccа, кг/км

Номинальное сечение жил, мм2 Номинальное напряжение, В
600 1000
0,08
1,8
2,3
0,12
2,4
2,9
0,20
3,3
3,9
0,35
5,0
5,8
0,50
6,5
7,3
0,75
9,5
10
1,0
11,5
12
1,5
17
1,8
2,5
26
28

Электрические параметры

Испытательное напряжение 50 Гц, В/мин:
2000/1 для 600 В
3000/1 для 1000 В

Сопротивление изоляции Мом·км: 10
