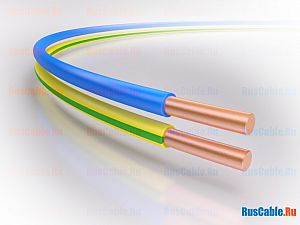

ПВ3
Провод установочный
В группах
Кабели и провода установочные
— Провода установочные
ПВ3
от заводов-производителей
ГОСТ 6223-79
Область применения
Провод предназначен для монтажа участков электрических цепей, где возможны изгибы проводов.
Провод предназначен для эксплуатации в сетях на номинальное переменное напряжение до 450 В частотой до 400 Гц или постоянное напряжение до 1000 В.
Конструктивные особенности
Провод с медной жилой с поливинилхлоридной изоляцией повышенной гибкости.
Конструктивные параметры
Число жил: 1
Диапазон номинальных сечений, мм: 0,5-1,5 2,5; 4,0 6,0-95
Класс жил: 2/4/3
Номинальная толщина изоляции
| Номинальное сечение жилы, мм2 | Значения толщины, мм |
|
0,5-1,0
|
0,6
|
|
1,5
|
0,7
|
|
2,5-6,0
|
0,8
|
|
10; 16
|
1,0
|
|
25; 35
|
1,2
|
|
50; 70
|
1,4
|
|
95;120
|
1,6
|
Наружные размеры
| Номинальное сечение жилы, мм2 | Наружный диаметр, мм |
|
0,5
|
2,6
|
|
0,75
|
2,8
|
|
1,0
|
3,0
|
|
1,5
|
3,4
|
|
2,5
|
4,2
|
|
4,0
|
4,8
|
|
6,0
|
6,3
|
|
10
|
7,6
|
|
16
|
8,8
|
|
25
|
11
|
|
35
|
12,5
|
|
50
|
14,5
|
|
70
|
17
|
|
95
|
19
|
Масса
| Номинальное сечение жилы, мм2 | Масса, кг/км |
|
0,5
|
9
|
|
0,75
|
12
|
|
1,0
|
14
|
|
1,5
|
20
|
|
2,5
|
31
|
|
4,0
|
48
|
|
6,0
|
70
|
|
10
|
115
|
|
16
|
180
|
|
25
|
290
|
|
35
|
380
|
|
50
|
520
|
|
70
|
730
|
|
95
|
990
|
Обновлено
1 августа 2015
