ПвПу

Кабель с изоляцией из сшитого полиэтилена в полиэтиленовой оболочке на напряжение 10 кВ

ПвПуПвПу
ПвПу
ПвПу
Информация

Общая информация
от RusCable.Ru

по марке ПвПу

По конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствует международному стандарту МЭК 60 502-2, 1997 и ТУ 16.К71-025-96 с изменениями от 21.05.2003.

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на напряжение 10 кВ переменного тока частотой 50 Гц для сетей с изолированной и заземленной нейтралью категорий A, B и C по международному стандарту МЭК 60 183, 1984.

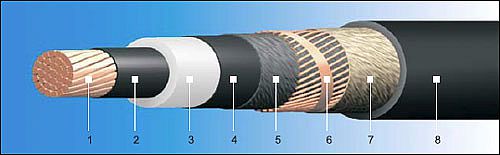

Конструкция

  1. Медная круглая токопроводящая жила,
    сечение: от 50 до 800 мм2;
  2. Экран по жиле из экструдируемого полупроводящего сшитого полиэтилена;
  3. Изоляция из сшитого полиэтилена (Пв);
  4. Экран по изоляции из экструдируемого полупроводящего сшитого полиэтилена;
  5. Разделительный слой;
  6. Экран из медных проволок, скрепленных медной лентой*:
    — сечением не менее 16 мм2 для кабелей с сечением жилы 50-120 мм2,
    — сечением не менее 25 мм2 для кабелей с сечением жилы 150-300 мм2,
    — сечением не менее 35 мм2 для кабелей с сечением жилы 400 мм2 и более;
  7. Разделительный слой;
  8. Оболочка: полиэтилен, увеличенной толщины (Пу).

* Сечение экрана выбирается в зависимости от токов короткого замыкания. Возможно изготовление кабеля с увеличенным сечением экрана.

Область применения

Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.

Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий.

Кабели прокладываются на трассах без ограничения разности уровней.

Кабели марок ПвПу предназначены для прокладки на сложных участках кабельных трасс.

Технические характеристики

ПвПу
Число и сечение жилы/экрана Наружн. Диаметр кабеля, мм Расчетн. Масса кабеля, кг/км
1 х 50 / 16 30,6 1118,94
1 х 50 / 25 30,7 1205,25
1 х 70 / 16 32,1 1339,60
1 х 70 / 25 32,2 1425,91
1 х 95 / 16 33,8 1607,65
1 х 95 / 25 33,9 1693,95
1 х 120 / 16 35,2 1869,83
1 х 120 / 25 35,3 1955,18
1 х 150 / 25 36,8 2251,16
1 х 150 / 35 36,8 2364,11
1 х 185 / 25 38,4 2621,60
1 х 185 / 35 38,4 2720,11
1 х 240 / 25 40,6 3173,00
1 х 240 / 35 40,6 3271,51
1 х 300 / 25 42,8 3766,79
1 х 300 / 35 42,8 3865,30
1 х 400 / 35 46,1 4842,57
1 х 400 / 50 46,4 4982,61
1 х 500 / 35 49,3 5840,66
1 х 500 / 50 49,5 5980,82
1 х 630 / 35 52,5 7088,75
1 х 630 / 50 52,8 7228,92
1 х 800 / 35 56,7 8743,28
1 х 800 / 50 56,9 8883,59
  СПЭ БПИ*
Номинальное переменное напряжение частоты 50 Гц, кВ 10,0 10,0
Рабочая температура жил, °С +90 +70
Допустимый нагрев жил при работе в аварийном режиме, °С +130 +90
Максимальная температура жил при коротком замыкании, °С +250 +200
Эксплуатация при температуре окружающей среды, °С -60/+50 -50/+50
Монтаж без предварительного подогрева при температуре не ниже, °С -20 0
Радиус изгиба кабелей, кол-во наружных диаметров 15 (7,5**) 15
Срок службы кабелей не менее, лет 30 30

* Для сравнения приведены данные для кабелей с пропитанной бумажной изоляцией (БПИ).
** При использовании специального шаблона при монтаже.

Электрические характеристики кабелей

Длительно допустимые токовые нагрузки

Сечение жилы, мм2 ПвПу
Расположение в плоскости Расположение треугольником
Прокладка в земле Прокладка на воздухе Прокладка в земле Прокладка на воздухе
50 250 290 225 240
70 310 360 275 300
95 336 448 326 387
120 380 515 370 445
150 416 574 413 503
185 466 654 466 577
240 531 762 537 677
300 590 865 604 776
400 633 959 677 891
500 697 1081 759 1025
630 762 1213 848 1166
800 825 1349 933 1319

При прокладке в плоскости токи рассчитаны при расстоянии между кабелями «в свету», равном диаметру кабелей, при прокладке треугольником – вплотную. При прокладке в земле токи рассчитаны при глубине прокладки 0,7 метров и удельном термическом сопротивлении почвы 1,2 °С м/Вт.

Допустимые токи даны для температуры окружающей среды 15 °С при прокладке в земле и 25 °С при прокладке в воздухе. При других расчетных температурах окружающей среды необходимо применять следующие поправочные коэффициенты:

Поправочные коэффициенты на температуру окружающей среды

Расчетная температура Температура жилы Температура окружающей среды
-5 0 5 10 15 20 25 30 35 40 45 50
90 15 1,13 1,10 1,06 1,03 1,00 0,97 0,93 0,89 0,86 0,82 0,77 0,73
90 25 1,21 1,18 1,14 1,11 1,07 1,04 1,00 0,96 0,92 0,88 0,83 0,78

Поправочные коэффициенты на количество работающих кабелей и расстояние между ними (при расположении кабелей в плоскости)

Расстояние между кабелями "в свету", мм Число кабельных линий
2 3 4 5 6
100 0,90 0,85 0,80 0,78 0,75
200 0,92 0,87 0,84 0,82 0,81
300 0,93 0,90 0,87 0,86 0,85

Допустимые значения тока кабеля в режиме перегрузки могут быть рассчитаны путем умножения значений длительно допустимых токовых нагрузок кабелей на коэффициент 1,23 (при прокладке в земле) и на 1,27 (при прокладке на воздухе).

Допустимые токи односекундного короткого замыкания по жиле

Сечение жилы, мм2 Допустимый ток односекундного короткого замыкания
в кабеле с медной жилой, кА
50 7,15
70 10,0
95 13,6
120 17,2
150 21,5
185 26,5
240 34,3
300 42,9
400 57,2
500 71,5
630 90,1
800 114,4

Токи короткого замыкания рассчитаны при температуре жилы до начала короткого замыкания 90°С и предельной температуры жилы при коротком замыкании 250°С.

Предельная температура нагрева жилы при коротком замыкании по условиям невозгораемости кабеля – 400°С при протекании тока короткого замыкания в течении до 4 сек.

Допустимые токи односекундного короткого замыкания по экрану

Сечение медного экрана Допустимый ток односекундного короткого замыкания, кА
16 3,3
25 5,1
35 7,1
50 10,2
70 14,2

Токи короткого замыкания рассчитаны при температуре экрана до начала короткого замыкания 70°С и предельной температуры экрана при коротком замыкании 350°С.

Для продолжительности короткого замыкания, отличающейся от 1с, значения допустимого тока односекундного короткого замыкания (по жиле или по экрану) необходимо умножить на поправочный коэффициент:

t – продолжительность короткого замыкания, сек.

Емкость кабеля

Номинальное сечение жилы, мм2 Емкость 1 км кабеля, мкФ
50 0,23
70 0,26
95 0,29
120 0,31
150 0,34
185 0,37
240 0,41
300 0,45
400 0,50
500 0,55
630 0,61
800 0,68

Сопротивление жилы постоянному току при 20 °С

Номинальное сечение жилы, мм Сопротивление медной жилы, не менее, Ом / км
50 0,387
70 0,268
95 0,193
120 0,153
150 0,124
185 0,0991
240 0,0754
300 0,0601
400 0,0470
500 0,0366
630 0,0280
800 0,0221

Индуктивное сопротивление жилы при частоте 50 Гц при условии заземления экрана с 2-х сторон

Номинальное сечение жилы, мм Индуктивное сопротивление, Ом / км при расположении
в плоскости треугольником
50 0,184 0,126
70 0,177 0,119
95 0,170 0,112
120 0,166 0,108
150 0,164 0,106
185 0,161 0,103
240 0,157 0,099
300 0,154 0,096
400 0,151 0,093
500 0,148 0,090
630 0,145 0,087
800 0,142 0,083
