Воздушный провод типа ACCR успешно подтвердил свою повышенную устойчивость к коррозии

Авторы и источники / Правообладателям

Результаты 11-летних полевых ¬¬испытаний алюминиевого провода с покрытием из композитного материала, изготовленного компанией 3М (г. Остин, штат Техас, США), которые были проведены в сотрудничестве с Hawaii Electric Company на 46 кВ линии распределения электроэнергии на острове Оаху (Oahu), подтвердили стойкость воздушного провода к коррозии под воздействием солевого тумана.

Поскольку провода для воздушных линий электропередачи должны быть рассчитаны на длительный срок эксплуатации при различных неблагоприятных условиях, подтверждение коррозионной стойкости проводов ACCR результатами длительного испытания в полевых условиях может помочь электроэнергетическим компаниям убедиться в надёжности используемого ими провода. Остров Оаху – идеальное место для проведения полевых испытаний на коррозионную стойкость, так как морские ветры создают условия, способствующие коррозии. Стандартные сталеалюминиевые провода в таких условиях фактически остаются работоспособными в течение не более трёх лет. Провод компании 3M типа ACCR сохраняет свои функции уже 11 лет.

Коррозия может оказать существенное отрицательное влияние на массу и прочность материалов токопроводящих жил. Испытания, проведённые на образцах провода компании 3M, продемонстрировали отсутствие какого-либо значительного ухудшения их прочности или потери массы. Предел прочности при натяжении остался в диапазоне 105% - 107% от расчётного значения. Исследование токопроводящих жил при помощи оптического и сканирующего электронного микроскопов не выявило никаких признаков коррозии.

Провода типа ACCR компании 3M впервые были проложены в 2004 году и в настоящее время находятся в эксплуатации на пяти континентах. Благодаря малому весу и незначительному значению провисания этих проводов модернизация воздушных линии не требует возведения более мощных опор или расширения занимаемого линией пространства. Эти преимущества обеспечили широкое использование таких проводов в густонаселённых городских районах и в местах со сложной окружающей средой (пересечение рек, широкое устье реки и т.п.). Целью проведённых компанией 3M полевых испытаний на Гавайских островах было определение поведения воздушных проводов типа ACCR в неблагоприятных условиях агрессивного солевого тумана. Результаты испытаний подтверждают высокий уровень эксплуатационных характеристик проводов в экстремальных условиях эксплуатации.

Представители компании 3M отмечают, что по сообщениям потребителей провода 3M ACCR также отвечают установленным требованиям при эксплуатации и в других неблагоприятных климатических условиях. В различных регионах – от Сибири до экваториальной Африки – данные эксплуатации подтверждают надёжность и экономическую эффективность этих изделий, в частности, в тех местах, где модернизация воздушных линий с целью увеличения токовой нагрузки линий электропередачи связана с определёнными трудностями.

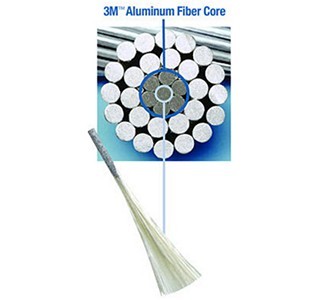

Провода типа 3M ACCR были разработаны при поддержке Министерства энергетики США, которое провело испытания в своей лаборатории (Oak Ridge National Laboratory – ORNL) в штате Теннеси, США, и при сотрудничестве с центром передовых проектов исследований оборонного назначения (Defense Advanced Research Project Agency). Испытания в лаборатории ORNL показали, что провода сохраняют свою целостность после воздействия температур, даже превышающих номинальную рабочую температуру для непрерывного режима эксплуатации (210 С) и номинальную рабочую температуру для аварийного режима эксплуатации (240 С). Высокая прочность проводов обусловлена их конструкцией: сердечник из волокон на основе оксида алюминия, включённых в алюминий высокой чистоты с применением запатентованной технологии. Материалы конструкции могут выдерживать высокие температуры без какого-нибудь значительного снижения уровня прочности. Кроме того, поскольку основой конструкции проводов является алюминий, они обладают практически такой же устойчивостью к коррозии, что и провода, полностью выполненные из алюминия. Компания 3M имеет несколько патентов в области технологии производства проводов типа ACCR, а также получила награды за инновационные разработки.

Следует упомянуть, что алюминиевый композитный усиленный провод ACCR компании 3M был успешно использован компанией Пермьэнерго в 2010 году при реконструкции 110 кВ воздушной линии электропередачи Пермь-ТЭЦ-6. Всего было смонтировано более 52 километров провода ACCR, что позволило значительно увеличить пропускную способность линии электропередачи и обеспечить передачу потребителям дополнительно введенной мощности на Пермской ТЭЦ-6 в объеме 124 МВт. Компания Пермэнерго - филиал ОАО МРСК Урала - была награждена специальным дипломом III Всероссийского конкурса «Лучшие электрические сети России» за проект по реконструкции ЛЭП 110 кВ Пермь-ТЭЦ-6 с использованием провода типа ACCR.
