пожалуйста, нужна помощь в подборе кабеля

Добрый день!
помогите. пожалуйста, подобрать производителя и маркировку
кабель используется в медицинском аппарате ударно-волновой терапии. соединяет аппликатор и блок управления.

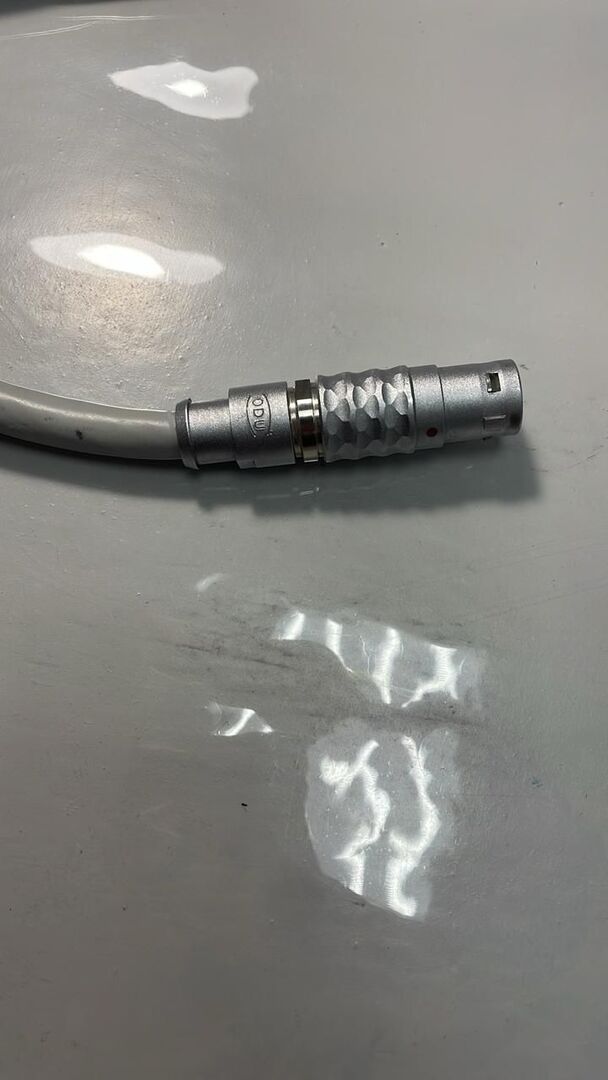

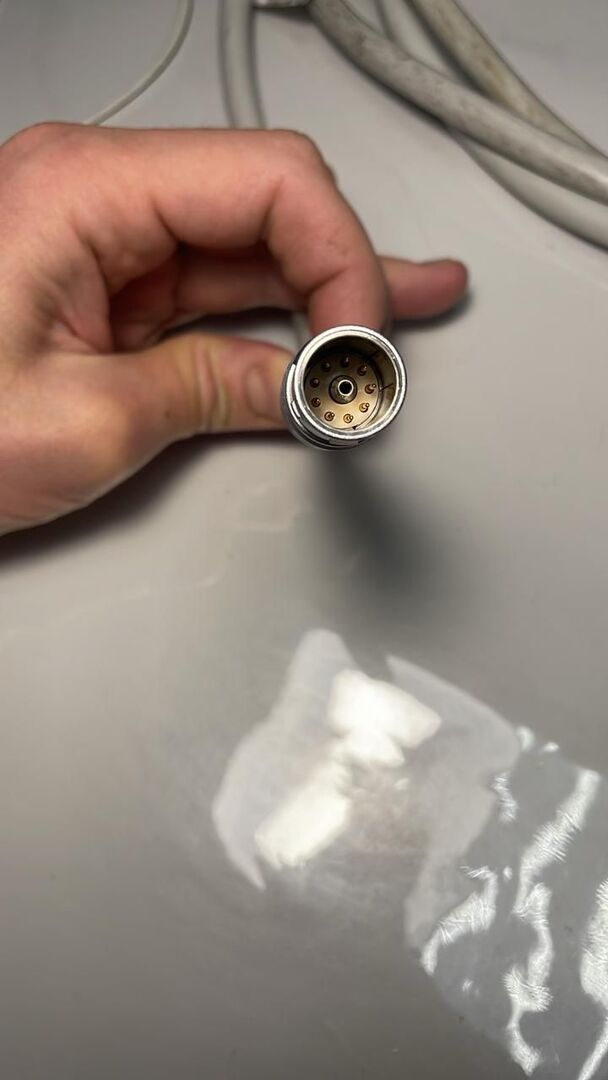

коннектор кабеля от фирмы ODU на 9 пинов и по центру воздушный канал.

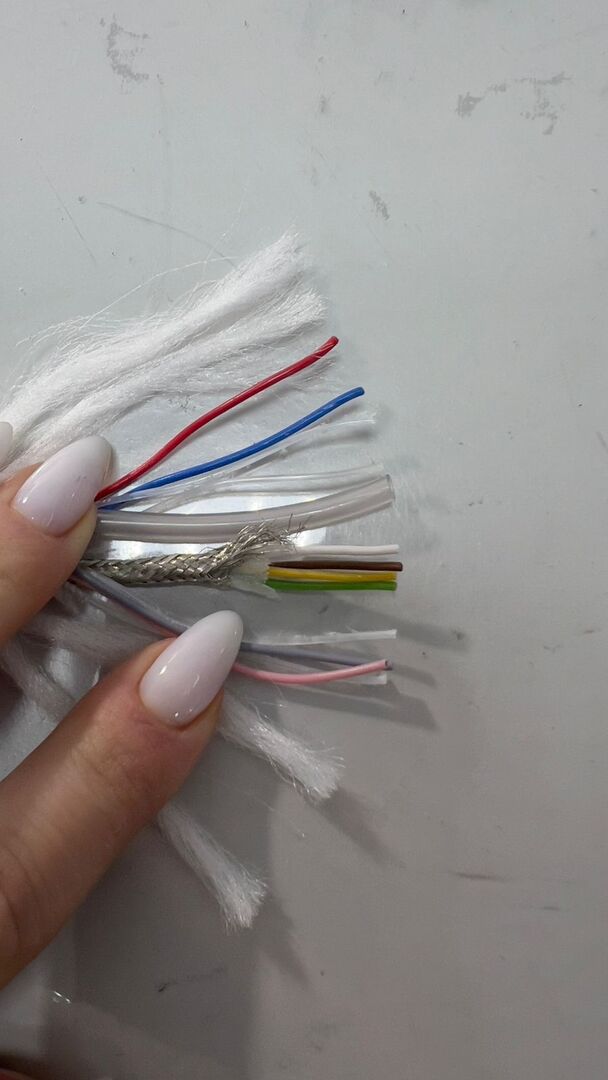

сам кабель имеет внутри 8 проводов, металлическую плетеную оплетку(внутри 4 провода) , воздушную трубку и уплонительные элементы.
маркировка отсутствует на кабеле.
фото ниже.
спасибо большое!

22 окт. 2025, 20:38, в ответ @ilia_param

Ссылка на пост

Добрый день!
помогите. пожалуйста, подобрать производителя и маркировку
кабель используется в медицинском аппарате ударно-волновой терапии. соединяет аппликатор и блок управления.
коннектор кабеля от фирмы ODU на 9 пинов и по центру воздушный канал.
сам кабель имеет внутри 8 проводов, металлическую плетеную оплетку(внутри 4 провода) , воздушную трубку и уплонительные элементы.
маркировка отсутствует на кабеле.
фото ниже.
спасибо большое!

Как минимум нужны ещё сечения жил. Похоже, что 4 жилы на питание, 4 жилы в экране - на управление. Если без трубки, то монтажный кабель бы подошёл (нестандартный), а с трубкой вообще сомневаюсь, что кто-то делает. А что случилось со старым кабелем?

А есть название аппарата? может комплектацию посмотреть?

Вообще-то для медицинских аппаратов спецкабели изготавливал много лет УФИМКАБЕЛЬ.
Смотрите в их каталоге.

В стародавние времена были кабели типа NOMAK от DRAKA c жилами питания и управления , можно порыться в западных каталогах

Добрый день!
спасибо за ответы
питание на кабель 24В
модель аппарата BTL 6000 SWT, реабилитация и физиотерапия.
аппарат мой, делаю ремонт. старый кабель задеревенел от химии.
характеристики жил:
1) пневмотрубка - 3,9 мм
2) провод 8 шт - по внешн диаметр 1,3 мм / жилы по 0,75 мм2
3) уплотнительные прозрачные жилы (от растяжения и скручивания. как понял) 4 шт - 1 мм
4) диаметр оплетки экрана 3,5 мм
5) Диаметр кабеля основного 10 мм

Лучше готовый спрашивать и искать, из кабельных заводов никто не возьмётся делать. Сколько его нужно?

Так вот готовый продается. Это не кабель, это сборка. У нас никто делать не будет. Только на бурже искать. Цена вопроса - тысяч 15

В медицинских аппаратах ударно?волновой терапии (УВТ), таких как BTL?6000 SWT Topline и его аналоги BTL?5000 RSWT или BTL?6000 RSWT Elite, используется специальный комбинированный кабель для соединения аппликатора с блоком управления. Этот кабель выполняет двойную функцию: Передает сжатый воздух от внутреннего компрессора блока до бойка пружинного механизма аппликатора, обеспечивая формирование ударной волны.Передает сигналы управления и электропитание на кнопку и датчики аппликатора.Конструктивно кабель состоит из: воздушной трубки, проходящей по центру для подачи воздуха;8 изолированных жил, из которых 4 жилы объединены в общий экран (эти линии используются для сигналов и кнопки управления, а также для контроля состояния аппликатора);наружной общей изоляции медицинского класса (TPU или силикон), обеспечивающей гибкость и стерилизуемость. Разъем со стороны аппарата — круглый 9?контактный коннектор ODU серии MEDI?SNAP с центральным воздушным каналом. ODU выпускает версии таких разъёмов специально для медицинского применения, совмещающие электрические контакты и пневмоканал в одном корпусе. Таким образом, кабель является специальным мультимедийным медицинским жгутом (air?electric hybrid cable), изготовленным по заказу производителя (BTL Industries, Storz Medical и др.), и не имеет стандартного каталожного обозначения. В случае ремонта или замены используется оригинальный комплект “Applicator cable assembly” соответствующей модели (например, BTL?6000 SW Applicator Cable Assembly ODU). Если требуется аналог, то его можно изготовить по спецификации: Разъём: ODU MEDI?SNAP 9?pin + central air channel;Внутри: 8 жил х 0,14–0,25 мм?, 4 жилы в общем экране;Центральная полиуретановая воздуховодная трубка ?2–3 мм;Внешняя оболочка TPU или медицинский силикон, ? около 8–9 мм.

23 окт. 2025, 15:31, в ответ @Холмс

Ссылка на пост

Лучше готовый спрашивать и искать, из кабельных заводов никто не возьмётся делать. Сколько его нужно?

50 метров, чтобы запас был.

это другой кабель, для другого аппарата.

Да, это он
описание полностью сходиться.
а где купить такой можно ?

24 окт. 2025, 11:19, в ответ @ilia_param

Ссылка на пост

Да, это он
описание полностью сходиться.
а где купить такой можно ?

Вообще это не совсем кабель в классическом понимании, это уже изделие.
Вам надо искать это чудо в спец магазинах по медицинской технике.
Вот тут попробуйте спросить
https://www.dealmed.ru/kabeli-dlya-kholtera-btl.html
